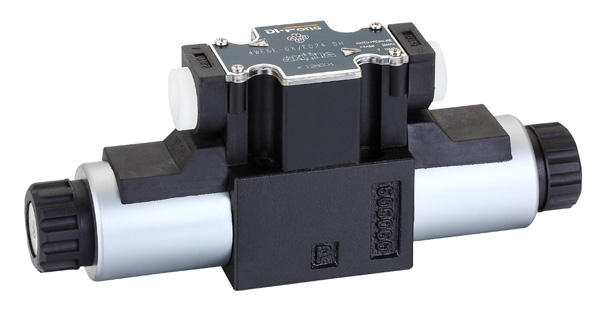

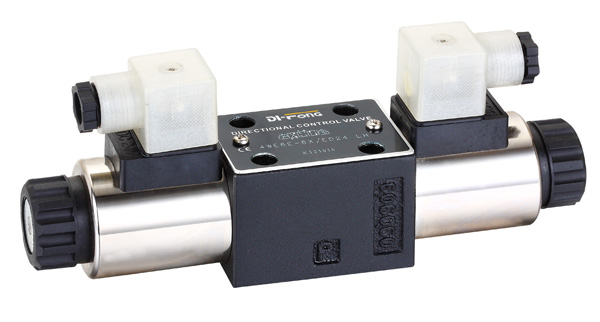

- 力士乐4WE6型电磁方向阀，DIN式，安普式，双引线式和防水式插头
一般数据
安装位置
任意
环境温度 ℃
-30~+50（丁腈橡胶密封）
-20~+50（橡胶密封）
重量
单电磁铁阀 kg
1.45
双电磁铁阀 kg
1.95
液压数据
最高工作电压 油口P、A、B Mpa
31.5
油口T Mpa
21（DC）：16（AC)
当工作压力超过允许压力，符号位A,B的阀必须使用T为泄油口
最大流量 1/min
80(DC); 60(AC)
流量面积 Q型 mm2 （在中位时） W型 mm2
约6％的公称截面积
约3％的公称截面积
液压油
1、适用于丁腈橡胶密封和氟橡胶密封
2、只适用于氟橡胶密封
矿物油（HL,HLP)按DIN51 524
快速生物解降油液按VDMA24 568
HETG(菜籽油）1）；
HEPG(聚乙二醇）；2）;HEES(合成脂）；3）
油液温度范围 ℃
-30~+80（丁腈橡胶密封）
-20~+80（橡胶密封）
粘度范围 mm2/s
2.8-500
油液清洁度
油液最高污染等级按NASI1639第9级推荐过滤器
最小过滤精度β10≧75
电气数据
电压类型
DC
AC（50HZ）
电源电压 V
12、24、48、110、220
110 220
允许电压偏差 ％
+10~ －15
+10~ —15
损耗功率 W
30
-
保持电流 A
-
0.17（220V）
启动电流 A
-
0.72（220V）
工作制 ED％
100
100
换向时间 ms
125~145
10~20
复位时间 ms
100~250
15~40
切换频率 次/h
≦15000
≦7200
防护等级接DIN 40050
IP65（AMP:IP66)
（Deutsch:IP69K)
允许线圈温升 ℃
135℃(B级）
180℃(H级）
