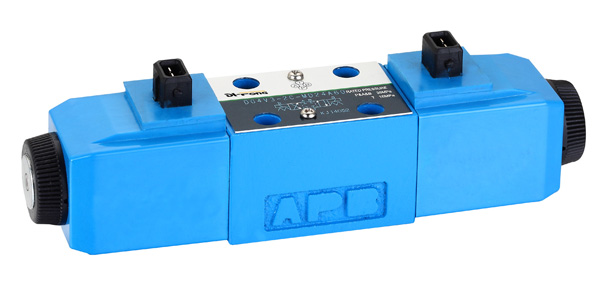

DG4V3型电磁方向阀

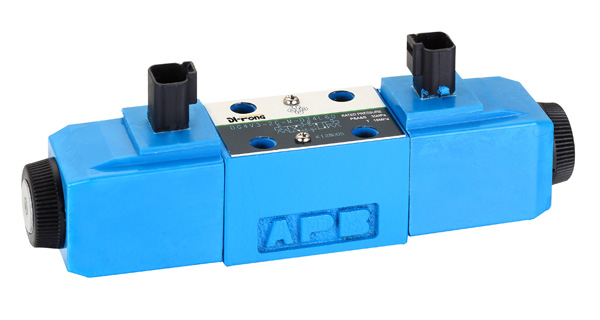

- 威格士DG4V3型电磁方向阀，DIN式，安普式，双引线式和防水式插头
一般数据
电磁阀总重（带2个电磁阀）
㎏
2.30
电磁阀总重（带单个电磁阀）
㎏
1.69
安装位置
任意位置
环境温度
℃
-20~+50(采用NBR密封圈)
液压数据
最高工作油压P、A和B
MPa
35
T腔承受最高动态油压
MPa
15.5
T腔承受最高静态油压
MPa
21
额定流量
1/min
38
最大流量
1/min
50
液体介质
矿物质液压油、磷酸酯液压油
油液温度变化范围
℃
-20~+80
油液清洁度
ISO4572:β10≥75NAS1638：9级
电气数据
电压类别
DC、RAC(线圈带有整流元件)
工作制
ED
100％
电压允许波动范围
％
-10~+10
换向和复位时间
ms
On120 off100（不包括RA型）
最高操作频率
Hz
3
线圈绝缘等级
H
线圈允许最高工作温度
℃
180
线圈重量
㎏
0.35
电源电压
V
12
24
48
110
R110
R220
电源类型
DC
DC
DC
DC
RC
RC
电源频率
Hz
50/60
50/60
损耗功率
W
30
30
30
30
32
32
线圈电阻（20℃）
ohm
4.8
19.2
76.8
403
75.2
313
工作电流（20℃）
A
2.5
1.25
0.63
0.27
0.38
0.19
