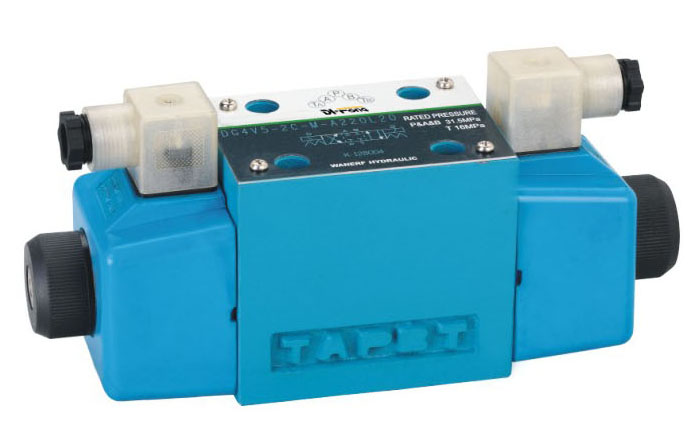

DG4V5型电磁方向阀

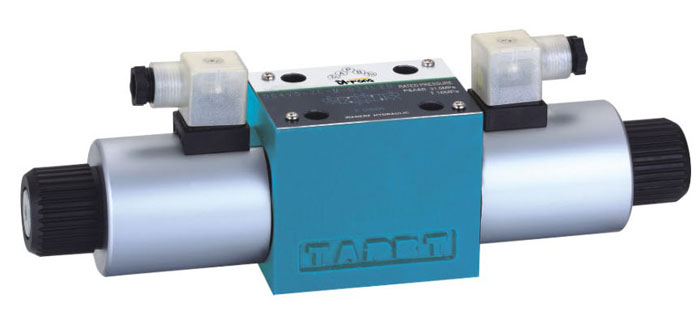

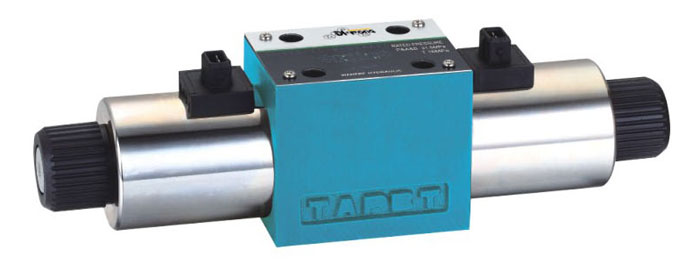

- 威格士DG4V5型电磁方向阀，DIN式，安普式，双引线式和防水式插头
一般数据
电磁阀总重（带2个电磁阀）
㎏
DC: 6.55 AC:5.7
电磁阀总重（带单个电磁阀）
㎏
DC: 5.00 AC:4.2
安装位置
任意位置
环境温度
℃
-20~+50(采用NBR密封圈)
液压数据
最高工作油压P、A和B
MPa
31.5
T腔承受最高动态油压
MPa
16
T腔承受最高静态油压
MPa
16
额定流量
1/min
80
最大流量
1/min
120
液体介质
矿物质液压油、磷酸酯液压油
油液温度变化范围
℃
-20~+80
油液清洁度
ISO4572:β10≥75NAS1638：9级
电气数据
电压类别
DC
AC
RAC(线圈带有整流元件)
工作制
ED
100％
电压允许波动范围
％
-10~+10
换向和复位时间
ms
On:160 off:120
on:25 off:30
on:160 0ff:随电源断开时的相角改变
线圈绝缘等级
B级
H级
B级
线圈允许最高工作温度
℃
135
180
135
线圈重量
㎏
1.0
0.7
1.0
电源电压
V
12
24
110
220
电源频率
Hz
50
50
50/60
50/60
损耗功率
W
38
38
38
40
40
40
40
线圈电阻（20℃）
ohm
38
15.2
319
28
55
59.5
238
工作电流（20℃）
A
3.15
1.58
0.35
0.22
0.42
0.47
0.24
