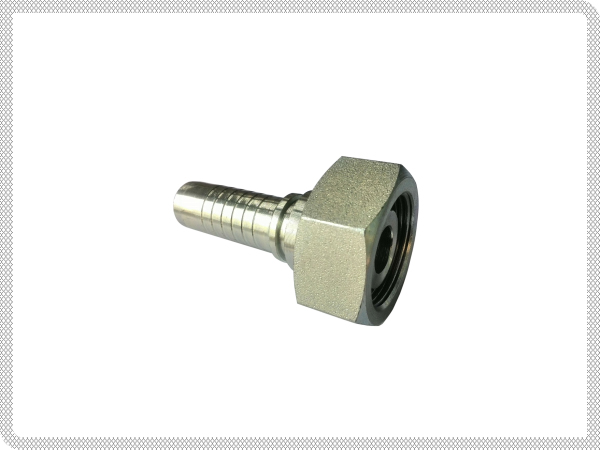

- 20511
代 号
PART NO.
螺 纹 E THREAD E
胶 管 HOSE BORE
管子外径
O 形圈
尺 寸 DIMENSIONS
公称内径 DN
标号 DASH T
UBE O.D.
O RING
A
C
S2
20511-14-04
M16X1.5
6
04
6
O04.5X1.5
29
1.5
19
20511-16-04
M16X1.5
6
04
8
O06.5X1.5
29
1.5
22
20511-16-05
M16X1.5
8
05
8
O06.5X1.5
29
1.5
22
20511-18-04T
M18X1.5
6
04
10
O08.0X1.5
25.5
1.5
22
20511-18-06
M18X1.5
10
06
10
O08.0X1.5
29
2
24
20511-20-06T
M20X1.5
10
06
12
O10.0X1.5
26.5
2.5
24
20511-20-08
M20X1.5
12
08
12
O10.0X1.5
31.5
2.5
27
20511-22-06T
M22X1.5
10
06
14
O11.0X2.0
26.5
3
27
20511-22-08
M22X1.5
12
08
14
O11.0X2.0
31.5
2.5
27
20511-24-06T
M24X1.5
10
06
16
O13.0X2.0
27
3
30
20511-24-08T
M24X1.5
12
08
16
O13.0X2.0
27.5
3
30
20511-30-10T
M30X2
16
10
20
O16.3X2.4
33
2.5
36
20511-30-12
M30X2
20
12
20
O16.3X2.4
39
3
36
20511-36-12T
M36X2
20
12
25
O20.3X2.4
35
3.2
46
20511-36-14T
M36X2
22
14
25
O20.3X2.4
34
3.2
46
20511-42-12T
M42X2
20
12
30
O25.3X2.4
37.5
3.9
50
20511-42-16T
M42X2
25
16
30
O25.3X2.4
38.5
3.9
50
20511-52-20T
M52X2
32
20
38
O33.3X2.4
41.5
4.5
60
20511-52-24T
M52X2
40
24
38
O33.3X2.4
41.5
4.5
60
注：1. 表中代号用于编织软管。 2. 如需用于缠绕软管代号改为 20512-xx-xx。
Note: 1.For use with braided hoses. 2.If use with spiral hoses, hose fitting series number is 20512-xx-xx.
